KIS ANGUßPICKER TYP AP-HS

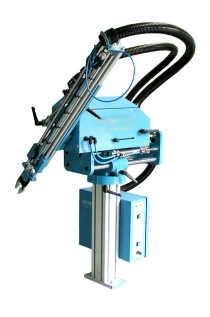

Typ AP- HS 300-600 Typ AP- HS 300-600

Beschreibung:



Der KIS-ANGUSSPICKER der Serie AP haben die Aufgabe einer 100%igen Separierung von Anguss und Spritzteil beim Spritzgießen. Die vollautomatische Trennung erfolgt während des eigentlichen Prozessablaufes nahezu ohne Zyklusverlust, d.h. nur die Entnahme des Angusses wird bei geöffneter Maschine durchgeführt, die Entsorgung erfolgt jedoch während die Produktion bereits weiterläuft. Hierbei erfolgt ein direkter Signalaustausch zwischen Angußpicker und Spritzgießmaschine mittels einer 32pol. Schnittstelle nach VDMA 24465. Vertikalhub 300-600 mm.



Vorteile:

  • verwindungsfreie Lineareinheiten
  • robuste und wartungsfreie Bauweise
  • Drehfuß zum schnellen Wechseln des Werkzeuges. Sonderzubehör !
  • kurze Einrichtzeiten
  • Störmeldung



Technische Daten:

  • bis max. 6 bar, geölt und gefiltert,
  • Luftverbrauch pro Zyklus 2,7 [dm³]
  • Gewicht: ca. 25 kg
  • Pneumatik: Bosch
  • Elektronik: Siemens S 7
  • Konstruktion: Qualitäts-Aluminiumprofile
  • SPS-Steuerung mit definiertem Programmablauf
  • Impulse erfolgen direkt zwischen Verarbeitungsmaschine und Angussgreifer über 32-polige Schnittstelle nach Euromap 12.
  • Betriebsspannung 220 V / 50 HZ, Steuerspannung 24 V, Leistungsaufnahme ca. 5 Watt.
  • Vertikalhub : Y-Achse 300-600 mm
  • Entformhub : X-Achse     0-80 mm



Technische Änderungen vorbehalten
